DB0EBE - FM-Repeater und HAMNET-Knoten
Nachfolgend einige Informationen
zu Aktivitäten und Arbeiten
rund um den Standort DB0EBE
Chronik
vom Montag, den 2. Januar 2023

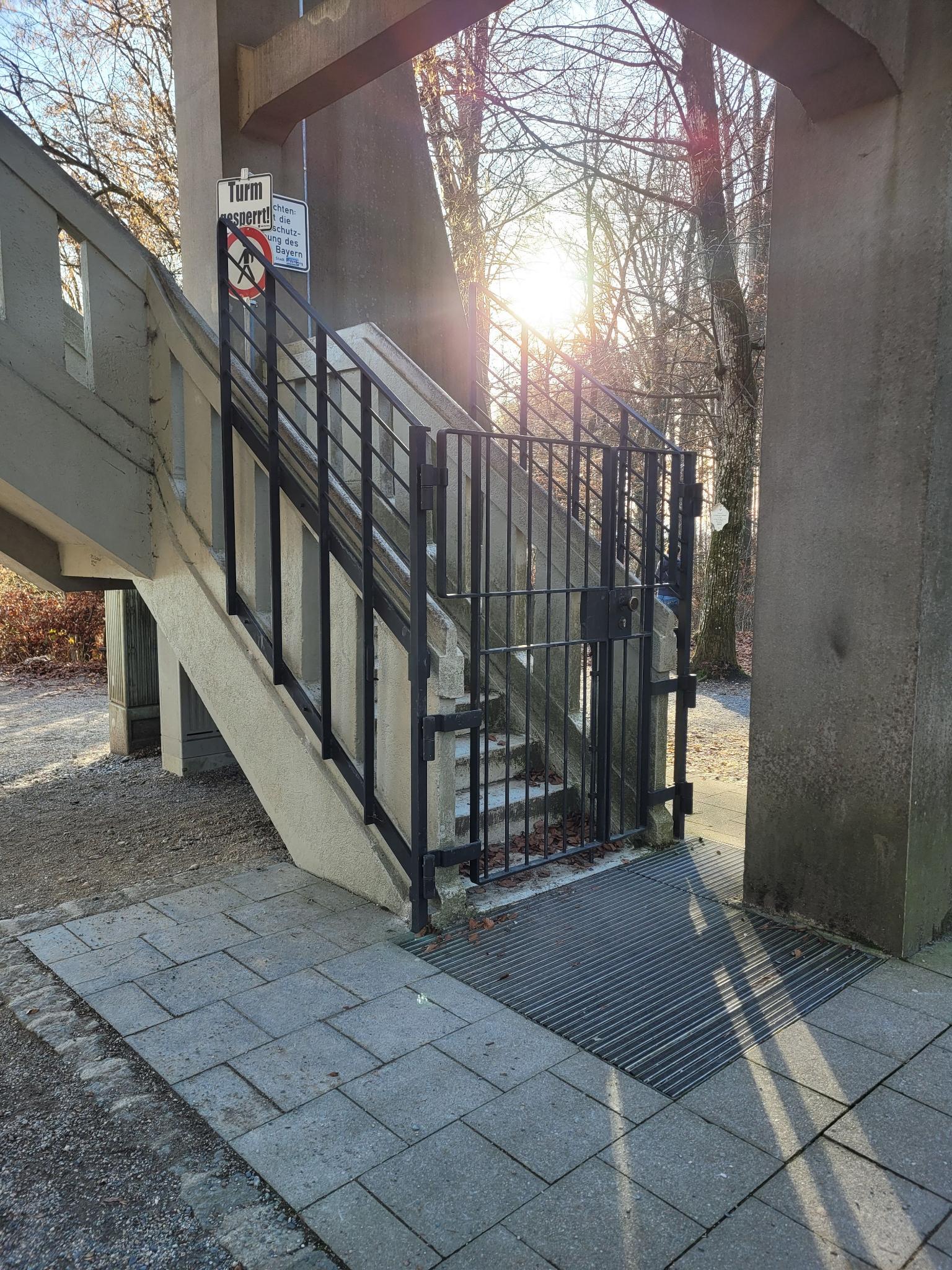

Die Besucherplattform am Aussichtsturm
Ludwigshöhe ist aktuell für Besucher gesperrt:
vom Sonntag, den 8. Mai 2022

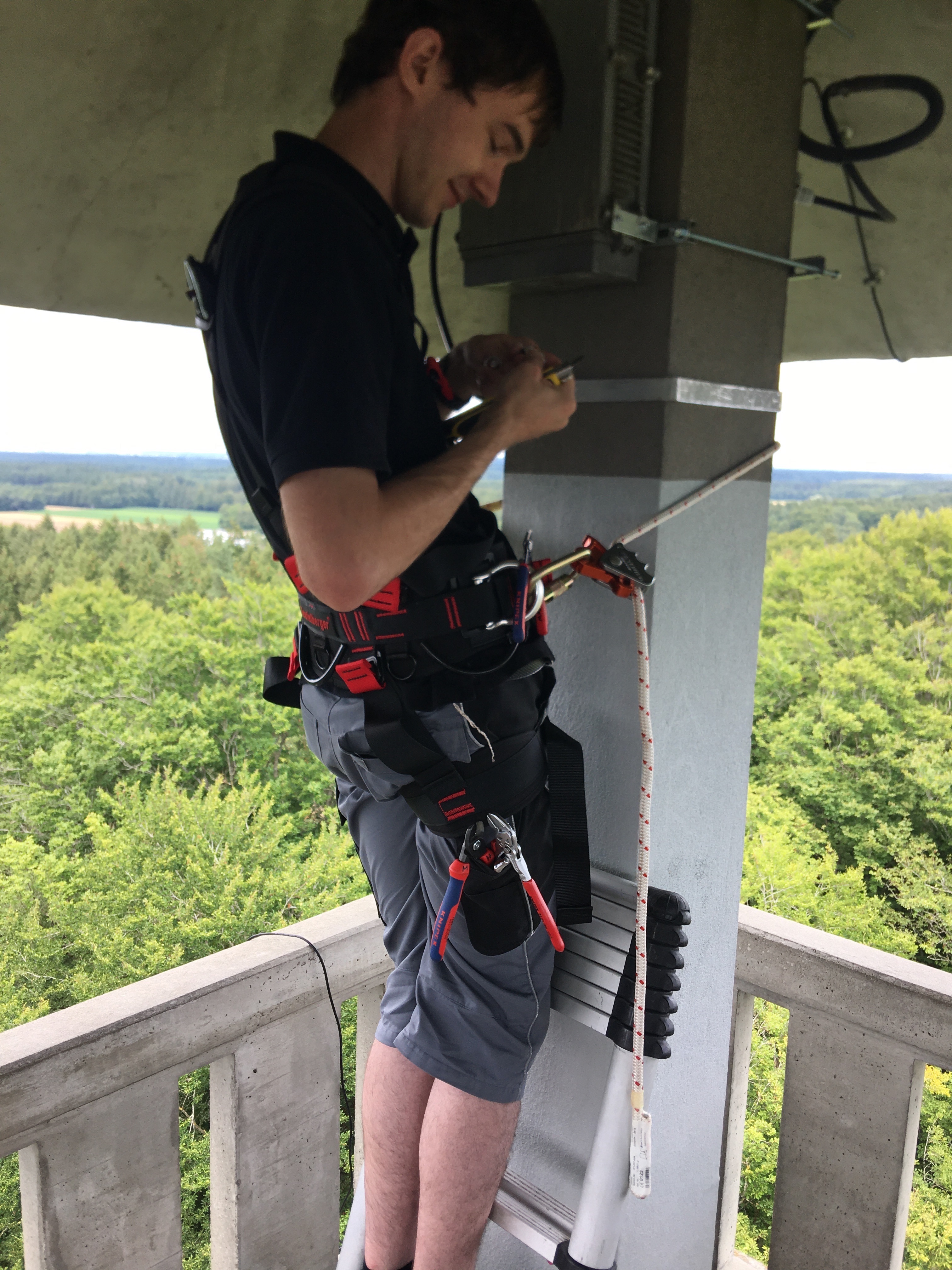

Heute sind Marcus,
DO2MWW, und Sysop Markus, DL1MDR, auf den Turm gestiegen, um fällige
Wartungsarbeiten durchzuführen. Unterstützt wurden sie von Kurt,
DJ3MU, der per Fernwartung einige Anpassungen an der digitalen
Signalaufbereitung im Steuerrechner durchführte und uns bei Tests
der Modulation half. Der Repeater wurde um 11:00 Uhr abgeschaltet.
Um die Ausfallzeit des Repeaters so kurz wie möglich zu halten,
wurden alle benötigten Geräte und die Stromversorgung auf die
Aussichtsplattform des Turmes getragen, so dass die Wartungsarbeiten
direkt vor Ort erledigt werden konnten. Die beiden Motorola-Geräte
bekamen eine aktuelle Programmierung. Weiterhin wurde im Sender der
Referenzoszillator neu abgeglichen, um die Frequenzstabilität zu
verbessern. Nach erfolgreicher Wartung und bestandenem Testbetrieb
wurde alles wieder zusammengebaut, das Gehäuse verschlossen sowie an
der Halterung fixiert und alle Zuführungen und Kabel wieder
angeschlossen. Um 14:00 Uhr konnte der Repeater wieder in den
Regelbetrieb geschaltet werden. Besonderer Dank geht an Marcus,
DO2MWW, der extra für die Wartungsarbeiten von Karlsruhe angereist
ist.
vom Freitag, den 6. Mai 2022
*********************************************************************************************************
****
ACHTUNG Relaisabschaltung am So, 8. Mai 2022 ab ca. 12:00
Uhr
****
*********************************************************************************************************
Am Sonntag, den 6. Mai
2022 ab ca. 12:00 Uhr wird das Relais für Wartungs- und
Installationsarbeiten abgeschaltet.
vom Dienstag, den 7. September 2021

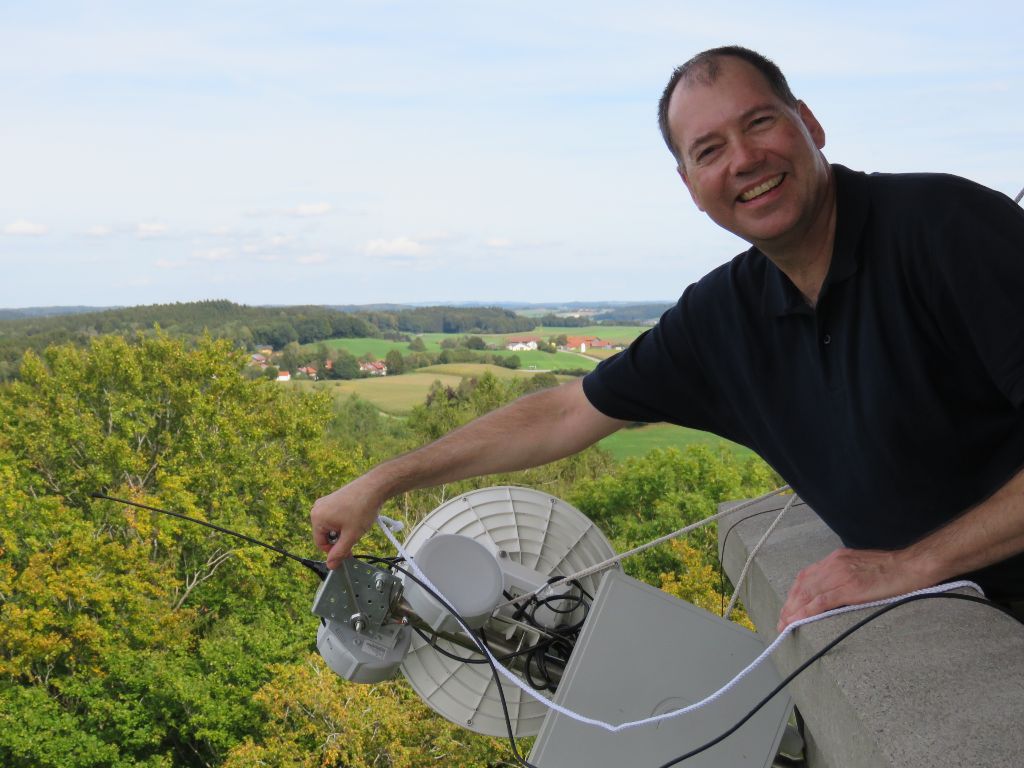

Am Montag, den 6. September 2021 sind wieder Kurt, DJ3MU, Harald,
DB1MUC und Markus, DL1MDR, auf den Turm gestiegen, um am FM-Relais
DB0EBE den neuen GSM-Schalter zu installieren, die Verkabelung mit
Ferritkernen zu blocken und die Stromversorgung für den Steuerrechner
mit einem angelöteten Kabel zu versehen, als Austausch für einen bis
dahin verwendeten Faßstecker. Um 18:00 MESZ wurde der FM-Repeater, wie
angekündigt, abgeschaltet und konnte pünktlich um 20:00 MESZ wieder in
Betrieb genommen werden. Anschließend erfolgten noch ein paar Tests,
bei denen versucht wurde, das Nebengräusch bei schwach einfallenden
Signalen zu reduzieren. Dies war jedoch leider nicht erfolgreich. Nach
wie vor plagt uns eine reduzierte Empfänger-Empfindlichkeit aufgrund
eines Störsignals. Wir vermuten den Ursprung in der HAMNET-Hardware,
die sich derzeit noch in unmittelbarer Nähe zu der Antenne für das
FM-Relais befindet. Diese Antenne für das FM-Relais hat jedoch noch
nicht ihren endgültigen Standort, so dass wir noch hoffen, dass der
eigentlich geplante Standort für die Antenne mit großem Anstand zur
HAMNET-Hardware Abhilfe schaffen wird. Es sind jedoch noch einige
organisatorische Arbeiten erforderlich, um den geplanten Standort der
Antenne erreichen zu können. Die Montage-Crew belohnte sich dann noch
für den erfolgreichen Arbeitseinsatz mit der Betrachtung eines
herrlichen Sonnenuntergangs von der Besucherplattform des
Aussichtsturmes Ludwigshöhe aus und stieg dann im Schein einer
Stirnlampe wieder ab.
vom Montag, den 6. September 2021
*********************************************************************************************************
****
ACHTUNG Relaisabschaltung am Mo, 6.9.2021 18:00 Uhr bis ca. 20:00
Uhr ****
*********************************************************************************************************
Am Montag, den 6.
September 2021 ab ca. 18:00 Uhr wird das Relais für Wartungs- und
Installationsarbeiten abgeschaltet.
vom Montag, den 23. August 2021
Der Steuerrechner vom Relais hatte sich in einem undefinierten Zustand
aufgehängt und der erst kürzlich installierte GSM-Fernschalter wollte
nicht schalten. Daher sind heute Kurt, DJ3MU, Harald, DB1MUC und
Markus, DL1MDR, um 18:00 Uhr wieder auf den Turm gestiegen, um dem
Problem auf den Grund zu gehen. Der Steuerrechner konnte schnell
wieder in Betrieb genommen werden, jedoch scheint der GSM-Fernschalter
einen Defekt zu haben, daher wurde dieser wieder ausgebaut, um ihn am
Labortisch zu prüfen.
Auf dem Labortisch wurde der GSM-Fernschalter zerlegt und einer
Sichtprüfung unterzogen. Hierbei zeigten sich schlecht ausgeführte
Lötstellen im Bereich der Stromversorgung. Nach dem Nachlöten der
relevanten Lötstellen funktionierte der GSM-Schalter wieder
einwandfrei. Trotzdem wurde entschieden, ein anderes Modell eines
anderen Herstellers zu besorgen und in den nächsten Tagen
einzubauen.
vom Samstag, den 14. August 2021
Die Programmierung der Relaissteuerung für die Anbindung von DB0EBE
an den Erdinger Relaisverbund ist im Wesentlichen abgeschlossen.
Hierbei handelt es sich um ein spezielles Feature für den Notfunk,
das in einem Not- bzw- Katastrophenfall bedarfsweise aktiviert wird.
Dieses Feature ist nicht für den normalen Betrieb des Repeaters
vorgesehen.
vom Donnerstag, den 12. August 2021
******************************************************************************************************
**** ACHTUNG
Relaisabschaltung am Do, 12.8.2021 22:00 Uhr bis ca. 00:00
Uhr ****
******************************************************************************************************
Am 12. August 2021 ab
ca. 22:00 Uhr wird der Steuerrechner des FM-Relais mit
aktuellen Updates versehen. Daher wird das FM-Relais voraussichtlich
in der Zeit von 22:00 Uhr bis ca. 00:00 Uhr immer wieder für einen
Neustart des Steuerrechners abgeschaltet.
vom Montag, den 9. August 2021 21:35 Uhr
Harald, DB1MUC, und
Markus, DL1MDR, sind heute Abend auf den Turm gestiegen, um alles
wieder in Betrieb zu nehmen. Stromversorgung ist wieder hergestellt
und der gesamte Standort läuft wieder. Die Ursache für den
Stromausfall bleibt leider unklar. Der Steuerrechner für das
FM-Relais war derart beleidigt, dass er mehrmals neu gestartet
werden musste, bis er wieder ordnungsgemäß lief. Die
Relais-Abfallzeit ist jetzt neu auf 2s eingestellt. Die kurze
Abfallzeit ist Absicht und Vorbereitung für die Anbindung an den
Erdinger Relaisverbund. Bitte nach jedem Durchgang das Relais kurz
abfallen lassen.
vom Montag, den 9. August 2021 10:00 Uhr
Heute Morgen zwischen
05:30 Uhr und 07:30 Uhr ist die Stromversorgung bei DB0EBE
vollständig ausgefallen. Der Repeater und die HAMNET-Linkstrecken
sind derzeit offline. Wir arbeiten daran die Ursache zu finden und
den Standort wieder in Betrieb zu nehmen.
vom Samstag, den 31. Juli 2021
Heute konnten Marcus,
DO2MWW (A07 Karlsruhe), Daniel, DL6FZ (C10, HAMNET Admin für
Bayern), Jakob, DO1JJS (C10, frisch lizenziert), Harald DB1MUC
(C25), und Markus, DL1MDR (SYS
OP
DB0EBE), die neue Repeaterhardware auf dem Aussichtsturm Ludwigshöhe
installieren. Die neue Hardware ist von Marcus, DO2MWW, in die alte
Box des ursprünglichen Packet-Digipeater's eingebaut und mit zwei
Motorola-Betriebsfunkgeräten bestückt worden. Auch die
Stromversorgung hat Marcus, DO2MWW, konzipiert, realisiert und
eingebaut. Die svxlink Steuerung auf Raspberry Pi mit einem "Draws
HAT" hat Markus, DL1MDR, aufgesetzt und programmiert.
Geplant war ein Arbeitseinsatz von
09:00 Uhr MESZ bis 15:00 Uhr MESZ. Jedoch kam es zu unerwarteten
Problemen mit der Sendeantenne. Das erste verlegte Kabel hatte nahe
des Antennenfußes einen Wackelkontakt am Mittelleiter, den Marcus,
DO2MWW, glücklicherweise mit seinem Antennenanalyser bei der
eigentlichen Abschlußmessung feststellen konnte. Dadurch musste die
gesamte Verkabelung vom Antennenausleger ganz unten bis zur
Relaisbox ganz oben neu erfolgen und die ursprünglich geplante
Konfiguration war nicht mehr möglich (eigentlich dachten wir bis zu
dieser Messung, wir seien fertig). Die zweite Antennen-Konfiguration
hatte ein mieseables SWR. Mangels weiterer Optionen mit den am Turm
vorhandenen Antennenbauteilen musste improvisiert werden und Harald,
DB1MUC, und Daniel, DL6FZ, fuhren los, um zusätzliche Ersatzteile zu
besorgen. Die beiden waren erfolgreich und so konnte das Relais doch
noch am 31.7.2021 mit neuer Hardware wieder in Betrieb gehen, jedoch
erst um 19:00 Uhr MESZ. Da mussten wir Marcus, DO2MWW, auch
spätestens wieder ziehen lassen, da dieser eigentlich auf dem Weg in
den Urlaub war und noch rechtzeitig vor Betriebsschluß sein Hotel im
Allgäu erreichen musste.
Doch damit waren die Probleme noch
nicht beendet. Erste Tests ergaben, dass der 123Hz Subton, der als
Indikator für ein Eingangssignal auf der Eingabefrequenz dient und
den Sender aktiviert, nicht zuverlässig durchgehend von der
Repeatersteuerung dekodiert wurde. Die Folge waren erhebliche
Aussetzer bei Durchgängen von auf der Eingabefrequenz senden
Stationen. QSO's unmöglich! Weiterhin funktionierte die Verbindung
von und zu dem Repeater via Echolink nicht. Beide Probleme konnten
durch Anpassung der Parameter der svxlink Steuerung von Markus,
DL1MDR, behoben werden, so dass schließlich und endlich um 23:00 Uhr
MESZ der Repeater wunschgemäß arbeitete.
Besonders Jakob, DO1JJS, hat sich
eine olympische Medaille für die meisten Höhenmeter verdient, da er
unzählige Male vom Turm ab- und wieder auf den Turm aufgestiegen
ist, um das ein oder andere Werkzeug oder Teil aus den Autos am Fuße
des Turms zu holen. Harald, DB1MUC und Daniel, DL6FZ, sind mittags
losgefahren und haben für alle Mittagessen und Getränke besorgt, was
die Stimmung im Team schlagartig steigen ließ. Nur mit Mühe konnten
die Versuche der Turmbesucher abgewehrt werden, sich ebenfalls auf
die Bestelliste fürs Mittagessen einzutragen. Marcus, DO2MWW, hat
als erfahrener Funktechniker für alle Arten von BOS-Funkanlagen mit
seinem Know How nicht nur die neue Hardware möglich gemacht, sondern
während der heutigen Installationsarbeiten immer kühlen Kopf
behalten und bei allen unerwartet auftretenden Problemen (und davon
gab es mehr als nur die zuvor genannten) sofort gedanklich an neuen
Lösungen gearbeitet und diese praktisch umgesetzt. Ohne seinen
schier unerschöpflichen Vorrat aller Art von Funktechnik,
insbesondere an Bauteilen für die Antennemontage, und seiner
professionellen Meßtechnik in seinem sonst als Montagefahrzeug
genutzten PKW, wären die heutigen Instalationsarbeiten überhaupt
nicht möglich gewesen.
Der neue FM-Repeater hat nun 5W
Sendeleistung und ist mit einer svxlink Steuerung sowie einer
Echolink-Anbindung (natürlich via HAMNET) ausgestattet. Echolink
Node-Nr.: 603055. Kommandos können per DTMF-Tastatur mit
abschließender # gegeben werden. Folgende Module sind aktivierbar:
1# Sprachpapagei
2# Echolink
# Modul beenden
Bei aktiviertem Echolink-Modul (2#)
kann über die DTMF-Tatstatur am Funkgerät eine Nodenummer mit
abschließender # eingegeben werden. Der Repeater verbindet sich dann
mit der entsprechenden Node. Beispiel: 7385# verbindet mit DB0EL
(Olympiaturm). Nach 5min Inaktivität wird die Echolinkverbindung
automatisch getrennt und das Echolink-Modul beendet.
Weiterhin neu ist, dass der Repeater
auf der Ausgabe einen 123Hz Subtone aussendet, außer bei reinen
Sprachansagen. Hier kann man am eigenen Funkgerät einen Tone-Squelch
mit 123Hz programmieren, so dass man die automatischen Sprachansagen
und die stündliche Relaiskennung sowie Zeitansagen nicht
hören muss.
Im Laufe der heutigen
Installationsarbeiten musste die bisherige, von Peter, DL3NCU (Admin
vom "Erdinger Relaisverbund"), geliehene Repeater-Hardware abgebaut
werden, damit der Antennenausleger für die Antennenmontage eingeholt
werden konnte. Wehmütig und dankbar haben wir uns von diesem
Repeater verabschiedet. Diese Hardware lief fast ein Jahr lang
zuverlässig auf dem Aussichtsturm Ludwigshöhe in Ebersberg. Harald,
DB1MUC (C25), hat diese Hardware nun für Peter, DL3NCU, wieder
mitgenommen und diese wird nun wieder ein Ersatzrepeater für den
Erdinger Relaisverbund sein. Unser aller Dank gilt Peter,
DL3NCU, der uns seine Repeater-Hardware leihweise für nunmehr fast
ein Jahr zur Verfügung gestellt hat.
Ausblick:
Als nächstes erfolgt die Anbindung
des FM-Repeaters DB0EBE an den Erdinger Relaisverbund. Hierzu sind
umfangreiche Programmierarbeiten an der svxlink Steuerung notwendig.
Dies wird Markus, DL1MDR, mit Unterstützung von Peter, DL3NCU,
in den nächsten Tagen erledigen.
(Bild
rechts: DO2MWW bei der Montage gesichert auf der Leiter - ©
DL1MDR)
Samstag, der 31. Juli 2021
REPEATER-ABSCHALTUNG am 31. Juli 2021 von 08:30 Uhr bis ca.
15:00 Uhr MESZ.
Für Wartungs- und Installationsarbeiten
wird der FM-Repeater DB0EBE am Samstag, den 31. Juli 2021 in der
Zeit von 08:30 Uhr bis ca. 15:00 Uhr MESZ abgeschaltet.
In dieser Zeit kommt es auch zu
temporären Unterbrechungen der HAMNET-Linkstrecken zu db0aat, db0on
und db0zm.
Montag, der 5. Oktober 2020
Heute ist Markus, DL1MDR, nochmals auf
den Turm gestiegen, diesmal zusätzlich mit Werkzeug ausgestattet, um
auch das Gehäuse des Repeater's anheben und das Stromkabel erreichen
zu können. Nach dem Trennen des Repeaters von der Stromversorgung
war das kammartige Störsignal im HF-Spektrum um die RX-QRG herum
unverändert vorhanden. Die Relaishardware ist also in dieser
Hinsicht sauber. Somit bleibt als einzige Quelle für das Störsignal
die zentrale Stromversorgung des Standortes mit AC-DC-Wandler und
PoE-Injektoren. Mit einem Klappferrit an der Stromzuführung für das
Relais konnte eine leichte Verbesserung erzielt werden.
Sonntag, der 4. Oktober 2020
Erste Beobachtungen haben eine Störung
auf der RX-Seite ergeben, die zu Nebengeräuschen bei schwach
einfallenden Signalen führt. Unser Sysop Markus, DL1MDR, ist heute
mit einem Computer und SDR "bewaffnet" auf den Turm gestiegen und
hat das HF-Spektrum um die RX-QRG herum vermessen. Es zeigt sich,
dass die bei schwachen Signalen hörbaren Störgeräusche als
kammartiges Signal im Spektrum zu erkennen sind. Eine Überprüfung
mit einem SDR als Spektrumanalyser hat ergeben, dass sich ein Peak
eines kammförmigen Signals auf 431.440 MHz befindet, also
unmittelbar neben der RX-QRG. Parallel hat Kurt, DJ3MU, per
Fernwartung nacheinander die HAMNET-Geräte abgeschaltet, um zu
sehen, ob eines dieser Geräte dieses Störsignal verursacht. Dies war
jedoch negativ. Bei einem vollständigen Trennen des Standortes von
der Energieversorgung ist das Störgsignal nicht mehr vorhanden. Es
wird also irgendwo von uns selbst produziert.
Donnerstag, der 24.09.2020
Der
große Tag: Nach schier unendlicher Zeit der Organisation, Diskussion
und Beantragung ist die heiß ersehnte Genehmigungsurkunde
eingetroffen und wir sind sofort zur Tat geschritten: Die
Relaishardware wurde am Donnerstag den 24. September 2020 bei noch
angenehmen Temperaturen und Sonnenschein auf dem Aussichtsturm von
Kurt, DJ3MU, Peter, DL3NCU, Harald, DB1MUC und Markus, DL1MDR
installiert.
(Bild links: Sysop Markus, DL1MDR, bei der Montage der Antenne)
